玻璃擋煙垂壁規(guī)范

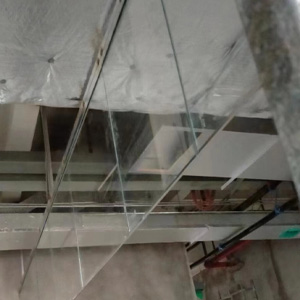

　　玻璃擋煙垂壁的規(guī)范主要包括以下幾個方面：

　　外觀：擋煙垂壁的擋煙部件表面不應(yīng)有裂紋、壓坑、缺角、孔洞及明顯的凹凸、毛刺等缺陷;金屬材料的防銹涂層或鍍層應(yīng)均勻，不應(yīng)有斑剝、流淌現(xiàn)象。擋煙垂壁的組裝、拼接或連接等應(yīng)牢固，符合設(shè)計要求，不應(yīng)有錯位和松動現(xiàn)象。

　　材料：擋煙垂壁應(yīng)采用不燃材料制作。制作擋煙垂壁的金屬板材的厚度不應(yīng)小于0.8mm，其熔點不應(yīng)低于750℃。制作擋煙垂壁的不燃無機復(fù)合板的厚度不應(yīng)小于10.0mm，其性能應(yīng)符合GB 25970的規(guī)定。制作擋煙垂壁的無機纖維織物的拉伸斷裂強力經(jīng)向不應(yīng)低于600N，緯向不應(yīng)低于300N，其燃燒性能不應(yīng)低于GB 8624A級。制作擋煙垂壁的玻璃材料應(yīng)為防火玻璃，其性能應(yīng)符合GB 15763.1的規(guī)定。

　　耐高溫性能：按6.5的規(guī)定進行試驗，擋煙垂壁在(620±20)℃的高溫作用下，保持完整性的時間不應(yīng)小于30min。

　　漏煙量：按6.4的規(guī)定進行試驗，在(200±15)8℃的溫度下，擋煙部件前后保持(25±5)Pa的氣體靜壓差時，其單位面積漏煙量(標準狀態(tài))不應(yīng)大于25m³(m²•h);如果擋煙部件由不滲透材料(如金屬板材、不燃無機復(fù)合板、防火玻璃等剛性材料)制造，且不含有任何連接結(jié)構(gòu)時，對漏煙量無要求。
