擋煙垂壁規范

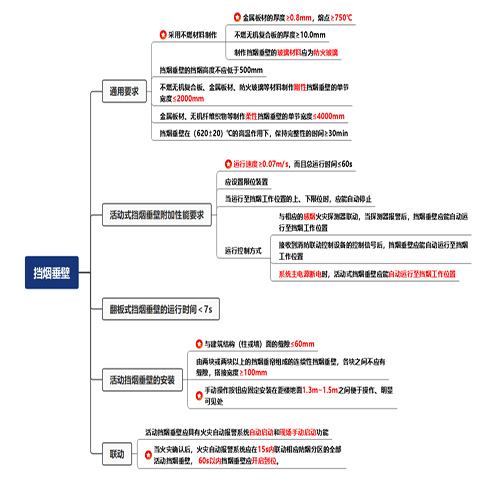

　　擋煙垂壁是為了阻止煙氣沿水平方向流動而垂直向下吊裝在頂棚上的擋煙構件，采用不燃材料制成，垂直安裝在建筑頂棚、橫梁或吊頂下，能在火災時形成一定的蓄煙空間的擋煙分隔設施。如圖所示：

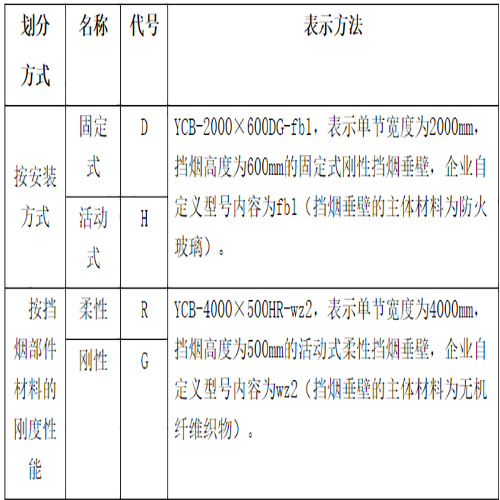

　?。ㄒ唬鯚煷贡诘姆诸悾?

　　（二）擋煙垂壁其他要求

　　1.設置排煙系統的場所或部位應采用擋煙垂壁、結構梁及隔墻等劃分防煙分區。防煙分區不應跨越防火分區。

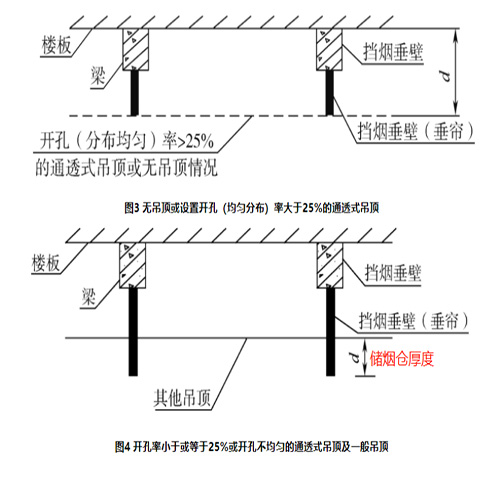

　　2.擋煙垂壁等擋煙分隔設施的深度≥規定的儲煙倉厚度。對于有吊頂?shù)目臻g，當?shù)蹴旈_孔不均勻或開孔率≤25%時，吊頂內空間高度不得計入儲煙倉厚度。
　　3.設置排煙設施的建筑內，敞開樓梯和自動扶梯穿越樓板的開口部應設置擋煙垂壁等設施。
　　（三）活動擋煙垂壁的調試方法及要求：
　　1.手動操作擋煙垂壁按鈕進行開啟、復位試驗，擋煙垂壁應靈敏、可靠地啟動與到位后停止，下降高度應符合設計要求； 
　　2.模擬火災，相應區域火災報警后，同一防煙分區內擋煙垂壁應在60s以內聯動下降到設計高度；

　　3.擋煙垂壁下降到設計高度后應能將狀態信號反饋到消防控制室。
