擋煙垂壁的單節長度

　　1、GA533-2005《擋煙垂壁》節選
　　3術語和定義
　　下列術語和定義適用于本標準。

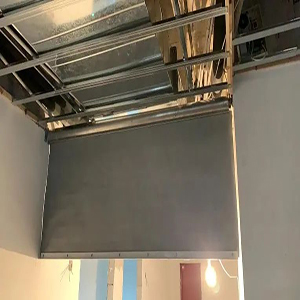

　　3.1擋煙垂壁 smoke curtain安裝在吊頂或樓板下或隱藏在吊頂內，火災時能夠阻止煙和熱氣體水平流動的垂直分隔物。
　　3.2有效下降高度 effective falling height擋煙垂壁從安裝位置移動至擋煙工作位置所運行的垂直距離。
　　4分類、基本參數、標記
　　4.1分類
　　擋煙垂壁按活動方式可分為卷簾式擋煙垂壁和翻板式擋煙垂壁。其中卷簾式擋煙垂壁以符號J表示，翻板式擋煙垂壁以符號F表示。

　　4.2基本參數
　　4.2.1擋煙垂壁的有效下降高度應不小于500mm。
　　4.2.2卷簾式擋煙垂壁的單節寬度應不大于6000mm。
　　4.2.3翻板式擋煙垂壁的單節寬度應不大于2400mm。
　　2、GA533-2012《擋煙垂壁》節選
　　5.1.2材料
　　5.1.2.1擋煙垂壁應采用不燃材料制作。
　　5.1.2.2制作擋煙垂壁的金屬板材的厚度不應小于0.8mm，其熔點不應低于750℃。
　　5.1.2.3制作擋煙垂壁的不燃無機復合板的厚度不應小于10.0mm，其性能應符合GB25970的規定。
　　5.1.2.4制作擋煙垂壁的無機纖維織物的拉伸斷裂強力經向不應低于600N，緯向不應低于300N，其燃燒性能不應低于GB8624A級。
　　5.1.2.5制作擋煙垂壁的玻璃材料應為防火玻璃，其性能應符合GB15763.1的規定。
　　5.1.3尺寸與極限偏差
　　5.1.3.1擋煙垂壁的擋煙高度應符合設計要求，其最小值不應低于500mm，最大值不應大于企業申請檢測產品型號的公示值。
　　5.1.3.2采用不燃無機復合板、金屬板材、防火玻璃等材料制作剛性擋煙垂壁的單節寬度不應大于2000mm；采用金屬板材、無機纖維織物等制作柔性擋煙垂壁的單節寬度不應大于4000mm。
　　5.1.3.3擋煙垂壁擋煙高度的極限偏差不應大于士5mm。
　　5.1.3.4擋煙垂壁單節寬度的極限偏差不應大于士10mm。
